Авиатехника

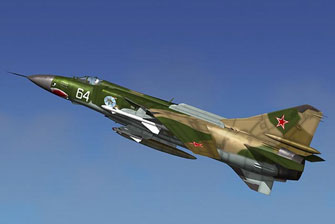

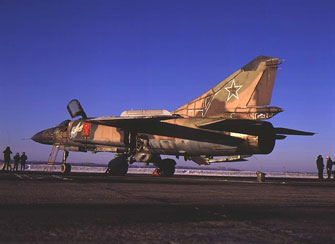

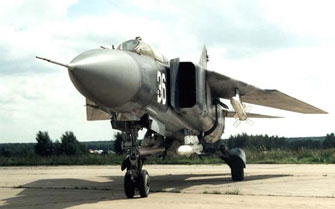

МиГ-23

История создания самолета МиГ-23 берет начало в первой половине 60-х годов, когда ОКБ А.И.Микояна приступило к разработке истребителя для замены МиГ-21. Для улучшения взлетно-посадочных характеристик самолета на новом истребителе было решено установить крыло с изменяемой геометрией (консоли изменяют угол в пределах 16-72 градуса). Первый полет опытный МиГ совершил 26 мая 1967 года, а первый серийный МиГ-23С поднялся в воздух в мае 1969 года. Серийное производство нового истребителя велось на московском заводе "Знамя Труда". Необходимость дальнейшего совершенствования бортового радиоэлектронного оборудования и вооружения, а также улучшение маневренных характеристик потребовало коренного улучшения самолета. Модернизированный МиГ-23М оснащался новым двигателем, оборудованием, подвесным подфюзеляжным топливным баком и крылом с увеличенной площадью и улучшенной аэродинамикой. Требования дальнейшего увеличения маневренности, вызванные появлением в США истребителей четвертого поколения, привели к созданию в 1974 году облегченного истребителя МиГ-23 МЛ. Самолет получил усовершенствованное оборудование, более мощный двигатель. Были внесены изменения в конструкцию планера - укорочен форкиль и фюзеляж. Самолет серийно выпускался, для советских ВВС с 1976 по 1981 гг., а на экспорт до 1985 года. На базе МиГ-23МЛ был создан перехватчик ПВО МиГ-23П с другим комплектом оборудования. В конце 70-х годов началось производство последней и самой совершенной модификации -МиГ-23МЛД. Доработки касались в первую очередь конструкции фюзеляжа и были призваны улучшить характеристики устойчивости самолета на больших углах атаки. Истребитель оснащался усовершенствованной РЛС, способной сопровождать до 6 целей одновременно. Для защиты от переносных зенитно-ракетных комплексов на неподвижных частях крыла установили блоки контейнеры с инфракрасными ловушками. Истребитель МиГ-23МЛД широко применялся в Афганистане, где помимо задач обороны от возможных действий ВВС Пакистана, использовался для нанесения ударов по наземным целям, причем потери от огня зенитных средств были минимальные: благодаря высокой тяговооруженности МиГ-23 резко набирал высоту и быстро выходил из зоны поражения. Несколько сот Миг-23С до сих пор служат в вооруженных силах России, заменяя Су-9, Су-11 и Як-28П . Ракеты, укреплены на среднем пилоне, пилонах под воздухозаборниками и основаниями крыльев. Для зарубежных заказчиков производилась упрощенная модификация Миг-23 с такой же высокоскоростной конструкцией планера и системами Миг-23С, но без радара Третья модификация - двухместный тандем Миг-23У, используемый в учебных целях. В состав оборудования входят: - РЛС "Сапфир-2Г (МиГ-23С и МиГ-23МС), - импульсно-доплеровская РЛС "Сапфир-23Д" (МиГ-23М и МиГ-23МФ, дальность обнаружения воздушной цели класса МиГ-21 - 55 км, дальность захвата 35 км), "Сапфир-23МЛ" (Ми Г-23МЛ, дальность обнаружения воздушной цели 85 км, дальность захвата 55 км) или "Сапфир-23МЛА" (МиГ-23МЛА); - теплопеленгатор ТП-23, ТП-23-1, ТИ-23М (МиГ-23МЛ, дальность обнаружения воздушной цели в задней полусфере до 35 км) или ТП-26 (60 км); - станция наведения УР класса воздух - поверхность "Дельта-Н" (МиГ-23С или "ДельтатНГ"; система "Лазурь-С" (МиГ-23С), "Лазурь-СМи (МиГ-23М) или "Лазурь-СМЛ" (МиГ-23МЛ), обеспечивающая автоматическое наведение самолета с использованием наземной системы управления "Воздух"; - ИЛС АСП-ПФ (МиГ-23С), АСП-23Л (МиГ-23Л) или АСП-17МЛ (МиГ-23МЛ); - радиостанция Р-832М или Р-862 (МиГ-23МЛА); - аварийная радиостанция Р-855УМ; - навигационная система "Полет-1 Л-23" (МиГ-23С, МиГ-23М) или "Полет-2Л-23" (МиГ-23МЛ); - автоматический радиокомпас АРК-10 или АРК-15М; - маркерный радиоприемник МРП-56П; - радиовысотомер РВ-УМ (МиГ-23С) или РВ-4; - самолетная аппаратура радиотехнической системы ближней навигации РСБН-6С; - ответчик СО-69; - система предупреждения и оповещения СЗМ; - система постановки активных радиолокационных помех "Репер" Н; - автоматическая система управления САУ-23А (МиГ-23С, МиГ-23М), САУ-23АМ; - система ограничительных сигналов СОС-3-4 (МиГ-23МЛД). Самолеты МиГ-23 поздних серий оснащены контейнерами с ИК ложными целями (расположены над неподвижной частью крыла). Самолеты МиГ-23 различных модификаций поставлялись ВВС и войскам ПВО СССР, ВВС Афганистана, Алжира, Анголы, Болгарии, Кубы, Чехословакии, Германии, Египта, Ливии, Венгрии, Ирака, Индии, КНДР, Эфиопии, Южного Йемена, Польши, Сирии, Вьетнама. Серийное производство прекращено в начале 1980-х годов.

Тактико-технические характеристики

Год принятия на вооружение - 1969 г. Размах крыла - 7,8 / 14,0 м. Длина самолета -16,7м. Высота - 5,77 м. Площадь крыла, кв.м. - 37,35 при 16°; - 35,50 при 45°; - 34,16 при 72°. Масса пустого -10850 кг. Взлетная масса - 14700 кг. Максимальная взлетная масса - 17800 кг. Тип двигателя - ТРДФ Р-35-300. Максимальная тяга, кН/кгс: - бесфорсажная - 2x84,0/2x8550; - форсажная - 2x124,5-127,5/2x12700-13000. Максимальная скорость, км/ч: - у земли- 1350; приуглестреловидности 16° - 940(М=0,8); - на большой высоте - 2500 (М=2,35). Посадочная скорость - 240 км/ч. Практический потолок - 18500 м. Практическая дальность, км: - без ПТБ-1950; -сПТБ(Зх800л)-2820. Длина разбега - 500 м. Длина пробега - 750 м. Максимальная эксплуатационная перегрузка - 8,5 при полном ракетном вооружении и М=0,85 - 4,0

Вооружение

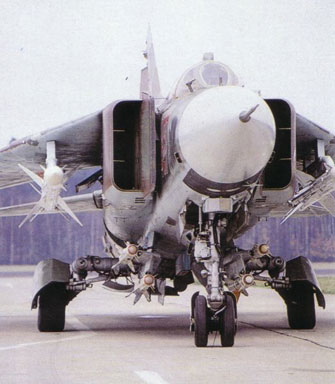

пушка ГШ-23Л (23 мм, 3200 выстр./мин. боекомплект 260 патронов), УР средней дальности Р-23Р и Р-24Р с радиолокационной полуактивной системой наведения, а также Р-23Т и Р-24Т с ТГС на двух подкрыльевых узлах внешней подвески и до четырех УР ближнего боя Р-60 и Р-60М на двух подфюзеляжных узлах. Для поражения наземных целей применяются УР Х-23 с наведением по лучу, НАР и свободнопадающие бомбы общей массой до 2000 кг.

Модификации

МиГ-23С - первый серийный истребитель модели МиГ-23. Первый полет самолет совершил 21 мая 1969 г. Оснащение: ТРДФ Р-27Ф-300, РЛС РП-22, теплопеленгатор, радиокомпас АРК-10 и аппаратура приводной системы АСП-ПФ. Выпускался в 1969-1970 гг. в г. Москве на ММЗ "Знамя труда" (в настоящее время МНПО им. Дементьева). МиГ-23УБ - учебно-боевой самолет "Спарка". Выпускался в 1970-1978 гг. в Иркутске. МиГ-23М - самолет с крылом увеличенной площади и усовершенствованной аэродинамикой. Вооружение истребителя, имевшего усовершенствованную РЛС "Сапфир-23Д", позволяло сопровождать цели на фоне земли, теплопеленгатор ТП-23 и оптический коллиматорный прицел АСП-23Д позволили применять УР средней дальности Р-23Р (радиолокационная полуактивная система наведения) и Р-23Т (И К самонаведение), а также УР с ИК самонаведением малой дальности К-13М. МиГ-23МС и МиГ-23М с упрощенной бортовой радиоэлектроникой и вооружением в 1973 году предназначались для поставок на экспорт. МиГ-23М и МиГ-23МФ - второй экспортный вариант самолета (1977 г.) имел более мощную РЛС. МиГ-23МЛ - начал выпускаться с 1974 г. Самолет имел усовершенствованную автоматическую систему управления, РЛС "Сапфир-23МЛ", теплопеленгатор ТП-23М, систему опознавания "свой-чужой" СРО-2М и индикатор на лобовом стекле ИЛС АСП-17МЛ. МиГ-23П - облегченный перехватчик для войск ПВО, способный вести борьбу с низколетящими целями. Начал выпускаться с 1977 года. МиГ-23МЛД - наиболее совершенная модификация в семействе МиГ-23. Самолет имел оптимальную компоновку, обеспечивающую существенное улучшение маневренности при минимальной модификации планера. РЛС истребителя способна обнаруживать и сопровождать до шести воздушных целей. Для защиты на малых высотах от ПЗРК и УР с ИК системами самонаведения на неподвижных частях крыла установили блоки контейнеров с ИК ловушками. Вооружение: УР Р-24Р, Р-24Т, а в дальнейшем устанавливались высокоманевренные ракеты ближнего боя Р-73 с ИК системой самонаведения.

Боевое применение

Первое крупное столкновение с участием МиГ-23 состоялось 19 сентября 1979г., когда сирийские МиГ-23МС атаковали над Ливаном израильский разведчик Макдоннел-Дуглас RF-4 Фантом II, однако не достигли успеха В июне 1982г. началось вторжение Израиля в Ливан. В небе долины р. Бекаа завязались ожесточенные бои между сирийской и израильской авиацией, кульминацией которых явилось воздушное сражение 10 июня. В бой было вовлечено 350 самолетов с обеих сторон. Сирийцы потеряли 22 истребителя (в том числе 4 МиГ-23МФ и 8 МиГ-23МС). Потери израильской авиации составили 10 истребителей. В целом ВВС Сирии с 6 по И июня, когда было заключено соглашение о прекращении огня, сбили в воздушных боях 23 и потеряли 47 самолетов. Двукратный перевес в сбитых самолетах объяснялся не только техническим превосходством F-15 над МиГ-23 первых модификаций, но и широкое использование Израилем самолетов ДРЛО и РЭБ, а также лучше отработанной тактикой боевого применения истребительной авиации. В боях над Ливаном летом 1982г. были продемонстрированы как сильные, так и слабые стороны МиГ-23. К первым относились высокие скоростные и разгонные характеристики, дававшие МиГу возможность выполнять стремительную атаку и выходить из боя с высокой скоростью, переложив крыло на максимальный угол стреловидности, а также способность к относительно длительному полету на малой высоте со сложенным крылом. Слабыми сторонами МиГ-23МС и МиГ-23МФ явилась недостаточная маневренность по сравнению с F-15A, худшие характеристики бортовой РЛС и ракетного вооружения, плохой обзор из кабины. В конце 1982г. в Сирию прибыла партия из 50 усовершенствованных МиГ-23МЛ, что способствовало изменению качественного соотношения сил в воздухе в пользу Сирии. В декабре 1982г. начался "второй раунд" воздушных боев между сирийской и израильской авиацией. На этот раз успех сопутствовал сирийцам: их МиГ-23МЛ сбили три израильских F-15 и один F-4, не понеся при этом потерь. Другим театром военных действий, на котором широко применялись МиГ-23, была Ангола. В 1985г. в эту страну было направлено 50 МиГ-23МФ, пилотируемых кубинцами. Самолеты немедленно были переброшены на юг страны, где вступили в боевые действия с авиацией Южно-Африканской Республики. Их основными противниками в воздухе стали истребители Дассо-Бреге Мираж F.1C и Мираж Ш. Несколько самолетов этих типов были уничтожены ангольскими и кубинскими истребителями МиГ-23, вооруженными УР Р-60. Ангольско-кубинские ВВС сумели завоевать и удержать господство в воздухе над южными районами страны. В 1979г. советские вооруженные силы были введены в Афганистан. В составе частей ВВС, направленных в эту страну, находились и истребители МиГ-23, разместившиеся на аэродроме Кабул, а несколько позже - в Баграме. Помимо задач обороны от возможных действий ВВС Пакистана, МиГ-23МЛД широко использовались для нанесения ударов по наземным целям, причем потери от огня зенитных средств противника были минимальными: благодаря высокой тяговооруженности МиГ-23 резко набирали высоту после взлета и быстро выходили из зоны поражения ПЗРК, с которыми "душманы" подкарауливали свою добычу вблизи аэродромов. Кроме того, успешному применению МиГ-23 в условиях высокогорья способствовали хорошие взлетно-посадочные характеристики этой машины. В воздушном бою советские МиГ-23МЛД сбили один пакистанский истребитель F-16A. В то же время пакистанским истребителям удалось уничтожить два МиГ-23 ВВС Афганистана. МиГ-23МФ и МиГ-23МС активно использовались Ираком в войне с Ираном в 1980-1988гг. Самолеты привлекались для завоевания господства в воздухе и перехвата иранских самолетов, а также для нанесения ударов по наземным целям. 4 января 1989г. произошло боевое столкновение двух ливийских МиГ-23МС, выполняющих, по утверждению ливийского командования, обычный тренировочный полет над нейтральными водами Средиземного моря, с американским воздушным патрулем - двумя F-14A Томкэт с авианосца Джон Кеннеди. По сообщению американцев, Томкэты обнаружили ливийскую пару при помощи бортовых РЛС на удалении более 130 км. МиГи летели на высоте 10 000 м со скоростью 800 км/ч. Американцы сочли действия ливийской стороны угрожающими и сбили их. Последней войной, в которой участвовали МиГ-23, явились бои 1991г. в Персидском заливе. К началу боевых действий Ирак располагал самолетами МиГ-23МФ и МиГ-23МС, которым предстояло померяться силами с новейшими западными истребителями, в частности, Макдоннел-Дуглас F-15C последних серий. Всего в ходе войны истребители США (по западным данным) сбили шесть самолетов МиГ-23 (все - самолетами F-15C). Сообщений о победах МиГ-23 в этой войне на Западе не публиковалось, однако, по арабским источникам, МиГ-23МФ сбили, как минимум, один F-16, применив УР Р-23 на встречных курсах. Разработка учебно-боевого варианта МиГ-23 была задана постановлением Совета Министров СССР в ноябре 1967 г. Постройка прототипа такого самолета началась в 1968 г. и завершилась к концу 1969 г. Самолет получил обозначение МиГ-23УБ (23-51, изд.23У, изд.2У) - двухместный учебно-боевой вариант истребителя МиГ-23М с двигателем Р27Ф2М-300 тягой 10000 кгс, без РЛС и ракет средней дальности Р-23 (система вооружения включает автоматический стрелковый прицел АСП-23Д, аппаратуру наведения ракет Х-23 "Дельта-НМ" и фотопулемет, ракеты Р-ЗС и Р-13М). Как и первые серийные МиГ-23С, МиГ-23УБ оснащался крылом первой редакции, двигателем Р27Ф2-300 и системой вооружения С-21М с РЛС "Сапфир-21М" (в дальнейшем от применения РЛС на "спарке" отказались из-за ненадежной (именно на этой модификации) работы радара - его иногда снимали и заменяли весовым балансиром.). Вторая кабина была размещена в измененной носовой части фюзеляжа за счет сокращении объема топливного бака = 1 и перекомпоновки носового отсека оборудования. Для компенсации сокращения запаса топлива в хвостовой части фюзеляжа был установлен бак = 4 (как на МиГ-23 типа "23-21" и МиГ-23М). С целью обеспечения безопасности полета на самолете внедрены система ограничения и индикатор углов атаки, пилотажно-навигационный комплекс "Полет-1И-23" с системой автоматического управления САУ-23УБ, система сигнализации опасных режимов. Органы управления имелись в обеих кабинах, однако "приоритетом" пользовалась задняя, где размещался инструктор, снабженный для улучшения обзора при взлете и посадке убирающимся перископом. Первый полет на прототипе МиГ-23УБ (23-51/1, бортовой номер 251) был выполнен 10 апреля 1970 г. летчиком-испытателем М.М. Комаровым. В том же году самолет был запущен в серийное производство на Иркутском авиазаводе. Позже был создан вариант МиГ-23УМ, конструктивно близкий к МиГ-23МЛ. Серийное производство МиГ-23УБ и МиГ-23МЛ осуществлялось на Иркутском авиазаводе в 1970-78 гг. С 1971 г. серийные МиГ-23УБ оснащались крылом III редакции, обеспечивавшим применение ПТБ, и двигателем Р27Ф2М-300 тягой 10000 кгс. По боевым возможностям "спарка" значительно уступала одноместным машинам из-за отсутствия БРЛС, теплопеленгатора и ракет "воздух-воздух" средней дальности. Производство МиГ-23УБ в Иркутске для ВВС Советского Союза продолжалось до 1978 г., а на экспорт - до 1985 г., всего было построено свыше 1000 "спарок". В 1998 г. АНПК "МИГ" разработаны предложения по модернизации самолета МиГ-23УБ (МиГ-23УБ-99), предусматривающие внедрение современных систем диалога с экипажем, цифровой вычислительной техники, нового вооружения, за счет чего должен резко возрасти боевой и учебный потенциал самолета.

ЛТХ:

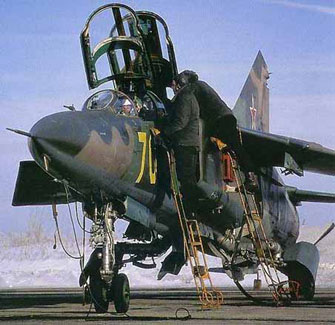

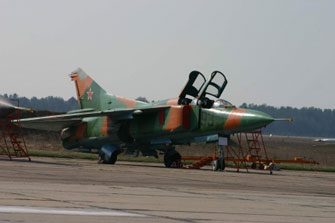

Модификация МиГ-23УБ Размах крыла, м минимальный 7.78 максимальный 13.97 Длина, м 16.70 Высота, м 4.82 Площадь крыла, м2 37.27 Масса, кг пустого 10920 нормальная взлетная 15080 максимальная взлетная 18000 -топлива 3520 Тип двигателе 1 ТРДФ Р-27Ф2М-300 Максимальная тяга, кгс 1 х 10200 Максимальная скорость, км/ч: у земли 910 на большой высоте 2200 Перегоночная дальность, км 1550 Практическая дальность, км 1210 Скороподъемность, м/мин 8700 Практический потолок, м 15800 Макс, эксплуатационная перегрузка 7 Экипаж, чел 2 Вооружение: одна 23-мм пушка ГШ-23 Л ( боекомплект 200 патронов), Боевая нагрузка - 1600 кг на узлах подвески: УРВБ Р-ЗС и Р-13М. УРВП Х-23, НАР и свободнопадающие бомбы
